Насос для гидравлических испытаний (Опрессовочный аппарат) CANDAN CM-60

Что такое опрессовка труб и зачем ее проводить
Прежде чем говорить о задачах, которые выполняет опрессовщик CANDAN CM-60, нужно разъяснить назначение и особенности применения прибора.

Трубопроводы, работающие под давлением, должны обеспечивать безопасную и стабильную транспортировку носителя. Для этого в замкнутой сети труб не должно быть участков с разгерметизацией, приводящей к утечке рабочей среды. Поэтому перед запуском трубопроводной сети в эксплуатацию обязательно выполняют опрессовку.

Опрессовкой называют гидравлическое испытание закрытых коммуникаций водоснабжения и отопления, а также трубопроводов иного назначения, при помощи подачи в систему избыточного давления. Испытанию могут подвергаться как отдельные участки (при коррозионных поражениях или в случае подозрения утечки), так и трубопроводная сеть целиком. Для выполнения опрессовки используют специальное оборудование – насос, закачивающий в трубы жидкость под давлением выше рабочего значения в 2-3 раза.

Как правило, необходимость в опрессовке труб возникает при следующих ситуациях:

Сдача в эксплуатацию нового трубопровода. На возможность потенциальной утечки тщательно проверяются стыки всех участков.
Проведение ремонтных работ. Установка новых элементов или прочистка прохода агрессивными веществами – весомые причины для проведения гидравлической проверки перед возобновлением работы системы.
Выявление потенциальных угроз. Если имеется высокий шанс возникновения протечки, гораздо лучше предварительно запустить насос для опрессовки, чем упустить время, дождаться аварийной ситуации и разбираться с ее последствиями.
Профилактическая проверка. В зависимости от рабочих условий, каждая система подлежит периодической проверке. В среднем расчётный срок стабильной службы коммуникаций после каждой проверки составляет 5 лет.
Кроме того, оборудование для опрессовки помогает выявлять проблемные участки канализационных труб, а также может использоваться в качестве перекачивающей станции.

Как работает опрессовочный насос CANDAN CM-60
После завершения сборки нового трубопровода или ремонтируемого участка, в систему начинают подавать жидкость, стараясь заполнить носителем весь объем. После заполнения труб к сети подключают ручной насос CANDAN CM-60 и запускают процесс опрессовки.

Подключение насоса осуществляется при помощи включенного в комплект оборудования шланга с выходным штуцером размера R 1/2″. По мере накачивания, прибор постепенно создает избыточный уровень давления, превышающий расчетные рабочие показатели в 2-3 раза. Трубопровод должен стабильно удерживать достигнутое давление, что легко проверяется по встроенному в корпус опрессовочного насоса манометру.

Стрелка манометра должна застыть на набранном значении и не двигаться. Если же уровень давления падает и стрелка датчика ползет вниз, значит конструкция негерметична и на каком-то участке происходит утечка рабочей среды. В таком случае необходимо выявить место утечки, исправить некачественное соединение и вновь провести проверку всей системы.

Преимущества опрессовочного оборудования CANDAN CM-60
Продукция турецкого производителя «Candanmakina» зарекомендовала себя качественным исполнением, стабильной работой и удобством использования. Среди преимуществ опрессовщика CANDAN CM-60 пользователи отмечают:

Широкую область применения. Оборудование предназначено для испытания коммуникаций холодного и горячего водоснабжения, систем отопления, а также трубопроводных систем другого назначения (нефтяных, газовых).
Универсальность в использовании. Данную модель допустимо использовать для проведения гидравлических испытаний трубопроводных сетей, выполненных из различных материалов: полипропиленовых труб, полиэтиленовых, металлопластиковых, металлических или ПВХ. При этом для накачки применяются рабочие среды разного характера: вода, нефть, масло, воздух. Предельный показатель давления, который способен обеспечить прибор, насчитывает 60 атмосфер. Указанного значения достаточно для эксплуатации оборудования в жилых помещениях и офисах, а также на промышленных объектах.

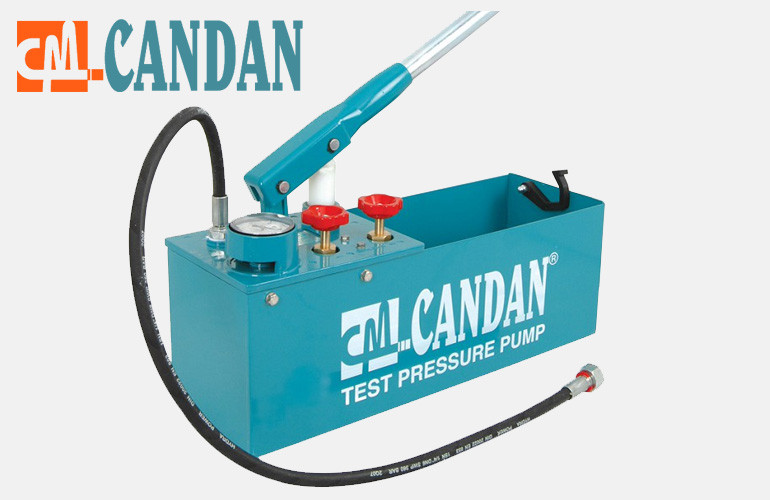

Практичную конструкцию. Ручной насос для опрессовки CANDAN CM-60 представляет собой достаточно компактный прибор со встроенным манометром, регулировочными вентилями, рычагом и шлангом подключения. Для накачки жидкости предусмотрен вместительный бак объемом на 12 литров. К системе насос подсоединяется за счет металлического штуцера с резьбой 1/2″ дюйма: с помощью этого элемента обеспечивается надежный и герметичный стык, что крайне важно для надлежащего выполнения процесса опрессовки труб. Весит модель 8 кг, поэтому прибор легко транспортировать в любую необходимую точку.
Удобство эксплуатации. Механический насос для опрессовки неприхотлив в обслуживании и прост в использовании. Привод поршня управляется вручную, для регулировки предусмотрены надежные, плавно прокручивающиеся вентили, расположенные в верхней части корпуса, в непосредственной близости от рычага. Встроенный манометр обеспечивает достоверное измерение давления и позволяет сравнить показатели предельной нагрузки системы с текущим уровнем и установленными нормами.

Что входит в комплектацию
Производитель поставляет товар в полной комплектации, поэтому устройство допускается к работе сразу после приобретения. В комплект поставки входят:

Насос (корпус, поршень, бак для рабочей среды, манометр, элементы управления и регулировки);
Шланг в резинотканевой оплетке;
Штуцер с размером резьбы 1/2″ дюйма;
Инструкция производителя;
Упаковка для удобства транспортировки и обеспечения защиты от внешнего воздействия

Технические характеристики насоса для гидравлических испытаний CANDAN CM-60:
Максимальное давление – 60 атмосфер;
Рабочая температура – от 50 до 120оС;
Привод – ручной;
Размер корпуса насоса – 190х530х305 мм;
Объем бака – 12 л;
Размер выходного штуцера на шланге – 1/2″ (дюйма);
Объем поршня – 45 мл;
Вес: 8 кг;
Артикул: CM-60
